YT-LM400/YT-LM800 龙门式三维柔性测量装备
▋产品介绍 PRODUCT INTRODUCTION

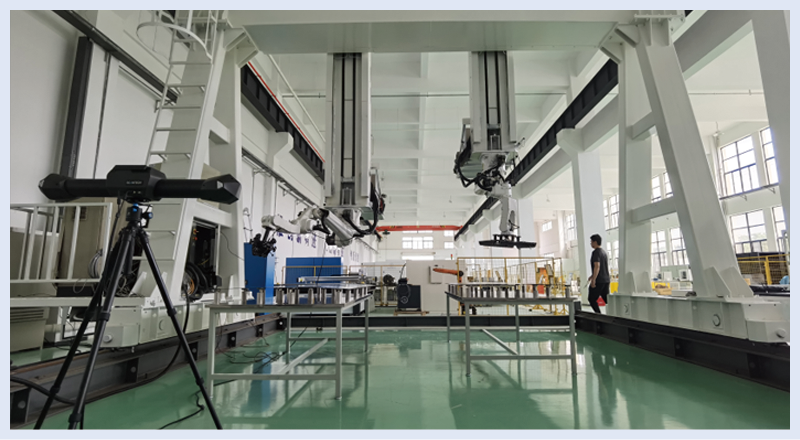

YT-LM400/YT-LM800龙门式三维柔性测量装备是一款面向较大尺寸零部件的标准化测量装备，可通过高精度滑轨配合柔性机器人，并结合高精度跟踪式扫描系统实现较大尺寸零部件三维高精度扫描，扫描效率高、柔性高。该系列装备包括YT-LM400和YT-LM800两款产品，以适配尺寸范围为0-4m以及0-8m的零部件测量任务。
▋功能模块 FUNCTIONAL MODULE
机器人/第七轴协同
多类型协作/工业机器人与第七轴协同作业。
三维数据采集
跟踪式测量系统可通过多个跟踪系统组网，或激光跟踪仪全局定位，或通过摄影测量系统全局定位，以保证大尺寸部件测量精度。
数据分析

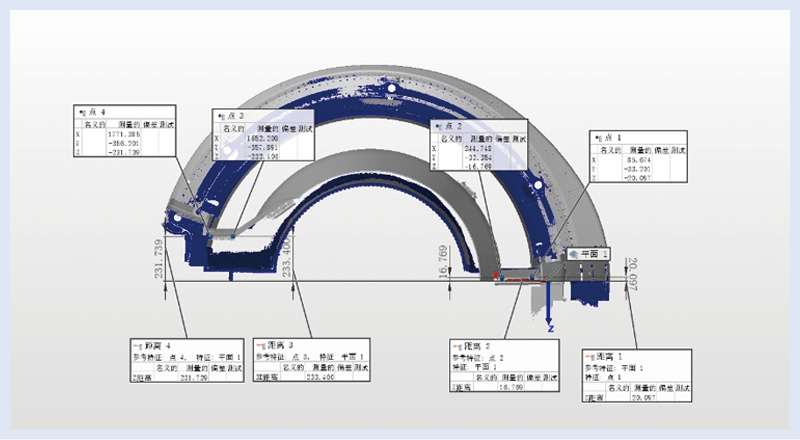

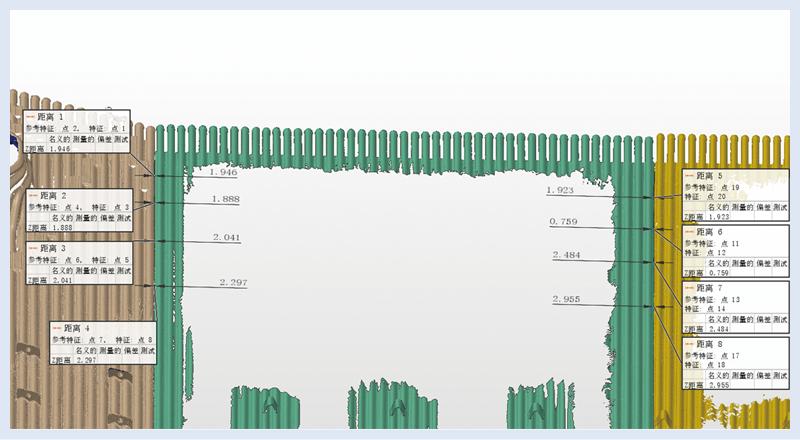

尺寸、形位公差、制造误差、虚拟装配、视觉引导…
▋产品参数 PRODUCT PARAMETERS
测量尺寸
0-4m(YT-LM400)或0-8m(YT-LM800)
测量精度
0.025mm＋0.025mm/m
测量效率
＜15min
测量模式
可配置
扫描速率
1,900,000次/秒
